スリップリングとは？

断線を気にせず設計を検討できる？！
特徴やメリット、種類や使用例などをまるっとご紹介！

「ケーブルの絡まりや断線を気にせず自由でスムーズな回転を実現したい」

「通電・通信しながら回転体を一定方向に無限回転させる方法はないかな...？」

そんな悩みをお持ちの方はいらっしゃいませんか？

実はその悩み、スリップリングというコネクタで解決できるんです。

今回は

・スリップリングの特徴やメリット、構造

・スリップリングの使用例

・スリップリングの種類と選び方

について詳しくご紹介します。

スリップリングとは、回転体に対して電力や信号を伝達することができる回転コネクタのことです。金属製のリングの表面に特殊なブラシを接触させることで通電・通信を行うことができます。

配線の絡まりや断線を気にすることなく、360度無限回転ができるようになります。

「使うことでどんなメリットがあるの？」

「どんなことができるようになるの？」

スリップリングには、以下のような特徴・メリットがあります。

回転体に通電・通信するときに気になるケーブルやリード線のねじれ、回転軸への絡まりが無くなります。エンドレスに360度回転しながら動力・通信・信号などの伝達が可能です。

スリップリングを使用するとケーブルがねじれて断線するリスクが無くなります。ケーブルの取り回しや固定方法等、断線を避けるための複雑な設計をする必要もありません。

基本的な構造は中心軸側にあるリングユニットと、ブラシユニットで成り立っています。リングユニットとブラシユニットが接触することで、電気及び信号が供給される仕組みです。

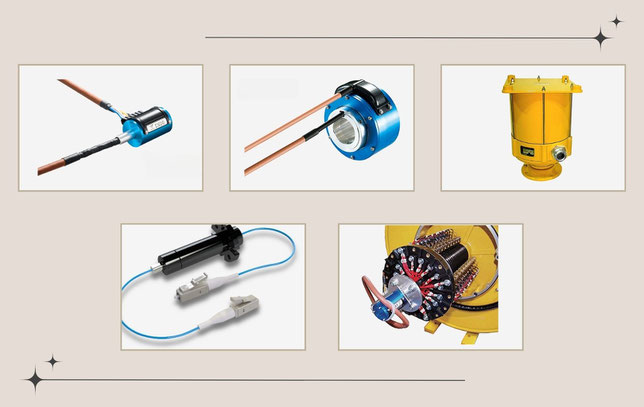

遠藤工業では、さまざまな用途にご利用いただけるスリップリングを製作しています。

以下、種類別に紹介します。

回転軸の先端に取り付けるタイプ。

新方式のブラシシステムを採用し、途切れず安定した通信を実現。

・小型

・軽量

・堅牢ボディ

が特徴。

高性能な通信・制御用スリップリングです。

各種FA通信規格に対応したラインナップを取り揃えています。

回転軸の途中に取り付け可能なタイプ。

新方式のブラシシステムを採用し、途切れず安定した通信を実現。

・小型

・軽量

・堅牢ボディ

が特長。

高性能な通信・制御用スリップリングです。

回転を伴う各種駆動機械装置へ、動力および制御信号の伝送を行います。

光通信を実現するロータリージョイントです。

スリップリングではありませんが、回転する機構に対して光信号で通信するという点で、スリップリングと同様の目的を持っています。SAM（Self-alignment mechanism：自動調芯機構※）により光信号の安定化を実現しました。

※特許取得済み

新方式のブラシシステムを採用し、途切れず安定した通信を実現。

・質量を軽量化 約10g

・全長約44mm

・径をΦ9mm

として小型化しました。

・通信用と動力用を組み合わせた複合型

・0.2Aから1200Aまでの異なる容量の組み合わせ

・定格電圧6.6kVの高電圧用

など、特型スリップリングは豊富な出荷実績があります。

スリップリングは、様々な場面で活躍するアイテムです。

ここでは、具体的な使用例をご紹介します。

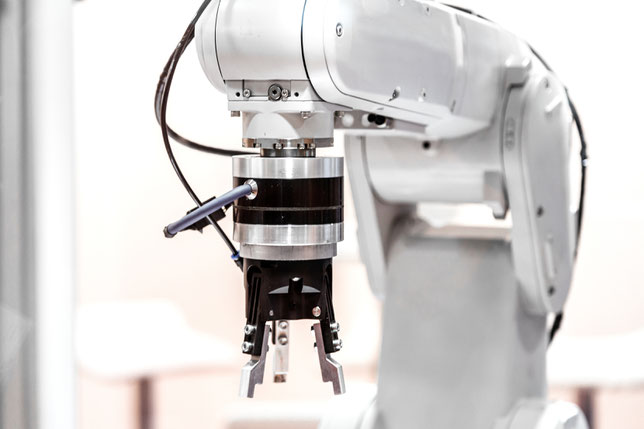

回転軸や関節部に使用することで、電力を供給しながら自由な動きを実現するなど様々な用途に使用できます。

回転軸に使用することで、製品を容器に充填しながら正確な計量を行うなど様々な箇所に使用できます。

ケーブルリールの集電部に使用することで、ケーブルの巻取・引出時でも安定した電力や信号供給を可能にするなど様々な用途で使用できます。

ターンテーブルやアミューズメント機器の回転軸に使用することで、機器へ安定した電力や信号供給をすることができます。

適切なスリップリングを選ぶときには

・使用電圧

・使用電流

・極数

・通信規格

・用途

をお伝えください。

上記条件に加え、使用場所（屋内・屋外）や周囲温度を考慮する必要があります。

遠藤工業では、お客様の用途に最適なスリップリング選定をサポートいたします。

「どのスリップリングを選んだらいいか分からない...」

そんな時は、お気軽にご相談ください。

豊富な経験と専門知識を持つスタッフがお客様のご要望を丁寧に伺い、最適なスリップリングをご提案いたします。

スリップリングは、回転体に対して電力や信号を伝達することができる回転コネクタです。スリップリングを使用することで

●エンドレスに360度回転しながら安定した動力・通信・信号などの伝達が可能

●複雑な設計を回避できる

という利点があります。

用途としては、

●産業機械、工作機械、測定機器

●充填機、かくはん機

●ケーブルリール

●ターンテーブル、アミューズメント機器

など様々な機器で使用されています。

用途に応じて適切なスリップリングを選定することが大切になりますので、ご購入を検討される際はお気軽にご相談ください。
